Lerne „Vibration“ kennen
Vibration ist ein mechanisches Phänomen, bei dem Schwingungen um einen Gleichgewichtspunkt auftreten.
In vielen Fällen können Vibrationen die Haltbarkeit und Zuverlässigkeit von Produkten beeinträchtigen und Probleme wie strukturelle Schäden, Funktionsstörungen, abnormale Stopps und andere unerwartete Katastrophen verursachen.
Vibrationstests sind eine wirksame Maßnahme, um diesen Problemen vorzubeugen. Sie simulieren die Vibrationsumgebung, der das Produkt während Transport, Installation und praktischer Anwendung ausgesetzt sein wird, und ermitteln so seine Vibrationsfestigkeit. Dadurch lassen sich Konstruktionsschwächen aufdecken, die Integrität überprüfen und die Langlebigkeit bestimmen.
Grundprinzip
Ein elektrodynamischer Vibrationsschüttler ist ein Gerät, das elektrische Energie in mechanische Energie umwandeln kann. Das grundlegende Funktionsprinzip basiert auf dem Ampèreschen Gesetz, wonach stromdurchflossene Leiter in einem Magnetfeld elektromagnetischen Kräften ausgesetzt sind.

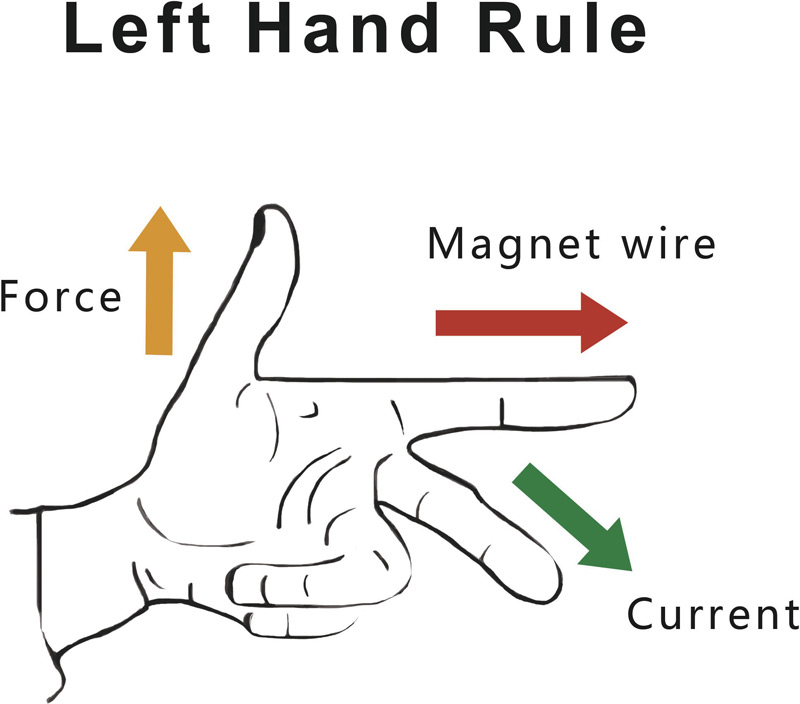

Die auf einen stromdurchflossenen Leiter wirkende elektromagnetische Kraft ist proportional zum Strom im Leiter, der effektiven Länge des Leiters im Magnetfeld und der magnetischen Flussdichte am Ort des Leiters. Es gilt also F = BLI. Die Richtung der elektromagnetischen Kraft wird durch die Linke-Hand-Regel bestimmt.
F: Kraft (N)
B: Magnetische Induktion
Magnetfeldstärke (T)
I: Stromstärke im Leiter (A)
L: Effektive Leiterlänge (m)
Funktionsprinzip

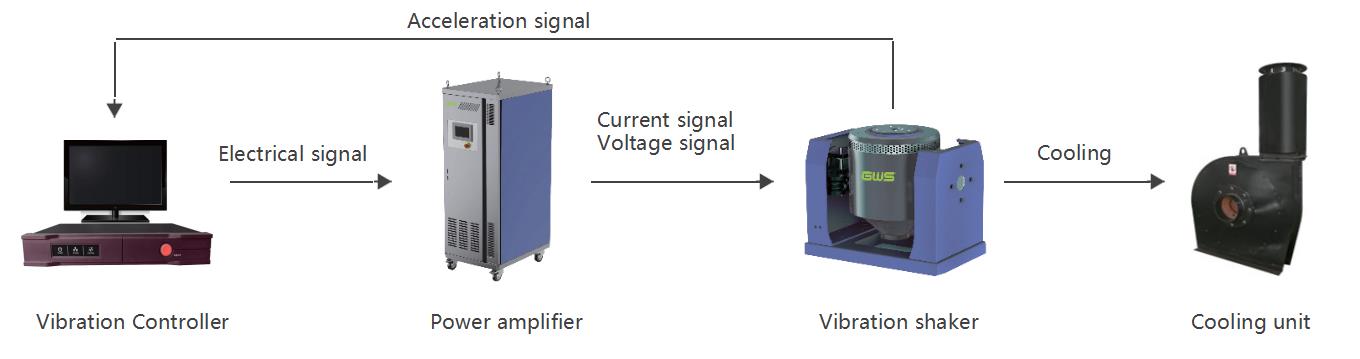

Ein elektrodynamisches Schwingungsprüfsystem ist ein typisches geschlossenes Regelsystem, das aus einem Schwingungserreger, einem Leistungsverstärker, einem Schwingungsregler, einer Kühleinheit und einem Messinstrument (z. B. Beschleunigungsmesser) usw. besteht.
Die Schwingungs- oder Stoßbewegung wird durch den Shaker als Reaktion auf ein verstärktes Ansteuersignal des Controllers erzeugt. Der Beschleunigungsmesser übermittelt das erfasste Signal zur Echtzeitkorrektur an den Controller und sendet es zurück an den Leistungsverstärker. Wählen Sie eine geeignete Kühlmethode (Luft- oder Wasserkühlung), um eine gute Wärmeableitung zu gewährleisten.
