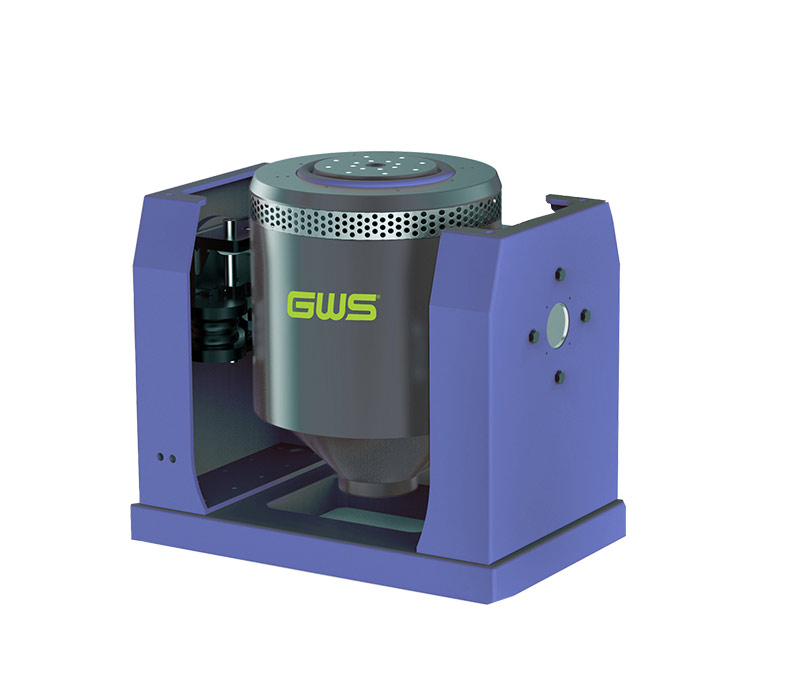

Luftgekühltes Serienschwingungsprüfsystem

Luftgekühlte Serie

Das luftgekühlte elektrodynamische Schwingungsprüfsystem der Serie 1 erzeugt eine Anregungskraft von 1 kN bis 70 kN und zeichnet sich durch eine hohe Betriebsfrequenz des Ankers, hervorragende Kennwerte, hohe Zuverlässigkeit und einfache Bedienung aus.

Typische Anwendungsgebiete sind unter anderem elektronische Bauteile, Automobilteile, Luft- und Raumfahrt, Luftfahrt, medizinische Geräte und andere Tests im kleinen bis mittleren Maßstab.

Merkmale

Obere und untere Führungsstruktur zur Gewährleistung hervorragender Leistung und eines großen Antiexzentrizitätsmoments;
Die optimierte Armatur zeichnet sich durch geringe Masse und hohe
Schwingungsbeständigkeit, gute Steifigkeit und hohe erste Resonanzfrequenz;
Optimiertes Magnetkreisdesign zur Erzielung einer höheren Magnetkreisausnutzung und geringerer Streuflüsse;
Eine zufällige Erregungskraft ist äquivalent zu einer sinusförmigen Erregungskraft;
Mehrfache Verriegelung zum Schutz des Systems und der Probe des Kunden.

Systemmodell	TS1-150	TS1.5-150	TS2-150	TS3-150	TS6-230	TS10-240	TS10D-240	TS20-320	TS20-445	TS20LS3-340	TS30-370	TS30LS4-445	TS40-370	TS40LS4-445	TS49-445	TS49LS3-445	TS49LS4-445	TS50-445	TS50LS3-445	TS50LS4-445	TS60-445	TS60LS3-445	TS60LS4-445	TS65LS3-480	TS70LS3-550
Sinus/Zufallszahl (kN)	1	1.5	2	3	6	10	10	20	20	20	30	30	40	40	49	49	49	50	50	50	60	60	60	65	70
Stoßkraft (kN)	2	3	4	6	12	20	20	40/60	40/60	40/60	60/90	60/90	80/120	80/120	98/147	98/147	98/147	100/150	100/150	100/150	120/180	120/180	120/180	130/195	140/210
Frequenzbereich (Hz)	5-4,500	5-4,500	5-4,500	5-4,000	5-3,500	5-3,000	5-4,500	5-3,000	5-2,800	5-3,000	5-2,800	5-2,600	5-2,800	5-2,600	5-2,600	5-2,600	5-2,500	5-2,600	5-2,600	5-2,500	5-2,600	5-2,600	5-2,500	5-2,700	5-2,500
Maximale Beschleunigung (m/s²)	500	750	1,000	1,000	1,000	1,000	1,000	1,000	700	800	1,000	750	1,300	900	1,000	900	850	1,000	900	850	1,000	1,000	1,000	920	850
Maximale Geschwindigkeit (m/s)	2	2	2	2	1.8	1.8	1.8	2	2	2	2	1.8	2	1.8	2	2	2	2	2	2	2	2	2	2	2
Maximale Auslenkung (mm)	25	25	25	25	51	51	51	51	51	76	51	100	51	100	51	76	100	51	76	100	51	76	100	76	76
Maximale Belastung (kg)	70	70	70	120	300	300	300	300	300	300	500	500	500	500	800	800	800	800	800	800	800	800	800	1,000	1,000
Ankermasse (kg)	2	2	2	3	6	10	10	20	28	25	30	40	31	45	49	54	57.5	50	55	59	60	55	60	70	82
Ankerdurchmesser (mm)	150	150	150	150	230	240	240	320	445	340	370	445	370	445	445	445	445	445	445	445	445	445	445	480	550
Korpusaufhängungsfrequenz (Hz)	3	3	3	3	3	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Ankereinsätze (Standard)	13* M8	13* M8	13* M8	13* M8	17* M8	17*M10	17*M10	17*M10	17*M10	21*M10	17*M10	17*M10	17*M10	17*M10	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	17*M12	33*M12
Streuflussdichte	0,3 mT (30 Gs)	﹤ 3 mT (30 Gs)	0,3 mT (30 Gs)	﹤ 3 mT (30 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 4 mT (40 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)
Gewicht (kg)	420	420	420	510	615	930	950	1750	1750	1750	2550	2550	2550	2550	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550	7300
Abmessung (mm)	745560658	745560658	745560658	805560663	875560727	966640786	1016640843	11367101052	11367101052	11367101066	12307901155	12307901231	12307901155	12307901231	163611041274	163611041285	163611041340	163611041274	163611041285	163611041340	163611041274	163611041285	163611041340	163611041276	163611041276
Leistungsverstärker-Modell	PWA1	PWA1.5	PWA2	PWA3	PWA6	PWA10	PWA10	PWA20	PWA20	PWA20	PWA30	PWA30	PWA40	PWA40	PWA50	PWA50	PWA50	PWA50	PWA50	PWA50	PWA60	PWA60	PWA60	PWA70	PWA70
Leistung (kVA)	1	1.5	2	3	6	10	10	20	20	20	30	30	40	40	50	50	50	50	50	50	60	60	60	70	70
Maximale Ausgangsspannung (V)	110	110	110	110	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120
Maximaler Ausgangsstrom (A)	17	35	35	35	66	110	110	230	230	230	300	300	400	400	500	500	500	500	500	500	550	550	550	580	580
Leistungsbedarf (kVA)	4	4.5	5.5	6.5	16	21	21	44	44	44	54	54	73	73	82	82	82	82	82	82	95	95	95	108	108
Gewicht (kg)	285	285	285	285	285	285	285	330	330	330	585	585	700	700	780	780	780	780	780	780	850	850	850	900	900
Abmessung (mm)	6059801150	6059801150	6059801150	6059801150	6059801150	6059801150	6059801150	6009101800	6009101800	6009101800	6009101800	6009101800	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110
Kühlart	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung	Luftkühlung
Gebläsemodell	CD200	CD200	CD200	CD200	CD1000	CD1000	CD1000	CD3000	CD3000	CD3000	CD3000	CD3000	CD5000	CD5000	CD5000	CD5000	CD5000	CD5000	CD5000	CD5000	CD7000	CD7000	CD7000	CD7000	CD7000
Leistung (kW)	0.75	0.75	0.75	0.75	4	4	4	7.5	7.5	7.5	7.5	7.5	15	15	15	15	15	15	15	15	22	22	22	22	22
Luftdurchsatz (m³/s)	0.1	0.1	0.1	0.1	0.33	0.33	0.33	0.46	0.46	0.46	0.46	0.46	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.6	1.6	1.6	1.6	1.6
Luftdruck (kPa)	1	1	1	1	3.5	3.5	3.5	8.8	8.8	8.8	8.8	8.8	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.5	7.5	7.5	7.5	7.5
Gewicht (kg)	25	25	25	25	120	120	120	235	235	235	235	235	285	285	285	285	285	285	285	285	390	390	390	390	390
Abmessung (mm)	4963821005	4963821005	4963821005	4963821005	7925571260	7925571260	7925571260	9157211445	9157211445	9157211445	9157211445	9157211445	11638741882	11638741882	11638741882	11638741882	11638741882	11638741882	11638741882	11638741882	11639591882	11639591882	11639591882	11639591882	11639591882
