Standard-Serie Vibrationsprüfsystem
Das Standard-Vibrationsprüfsystem ist ein speziell für Konstrukteure entwickeltes Produkt, das sich durch geringe Größe, kompakte Bauweise, niedrigen Energieverbrauch, einfache Installation, Bedienung und Mobilität auszeichnet und sich ideal für den Einsatz in Bildungseinrichtungen, Forschungseinrichtungen und Laboren eignet. Es findet breite Anwendung bei Vibrationsfestigkeits-, Ermüdungs- und Impedanzprüfungen von Kleinteilen.

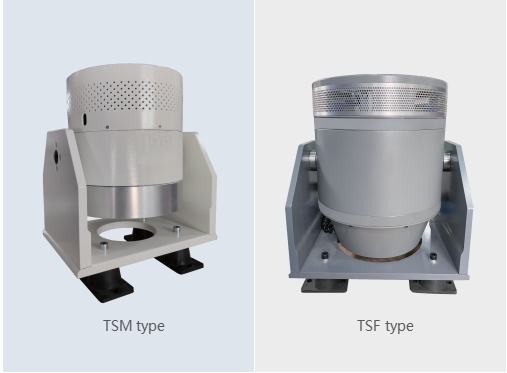

Standardisierte Schwingungsprüfsysteme werden anhand ihrer Anregungsquelle in Permanentmagnet- (TSM) und Feldspulen-Systeme (TSF) unterteilt. Der Hauptunterschied liegt in der Erzeugung des Magnetfelds: TSM-Systeme erzeugen ein stabiles Magnetfeld durch den Permanentmagneten, TSF-Systeme hingegen durch Ansteuerung der Feldspule.
Funktionsprinzip

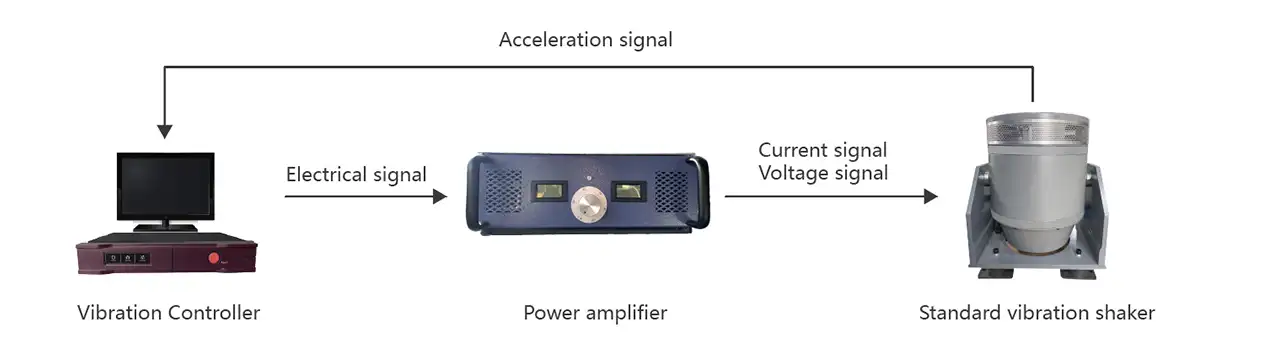

Die Schwingungs- oder Stoßbewegung wird durch den Shaker als Reaktion auf ein verstärktes Ansteuersignal des Controllers erzeugt. Der Beschleunigungsmesser liefert das erfasste Signal zur Echtzeitkorrektur an den Controller und sendet es zurück an den Leistungsverstärker.
| Modell | TSM-050 | TSF-050 | ||
| Nennsinuskraft (N) | 500 | 500 | ||
| Frequenzbereich (Hz) | 5~6.000 | 5~10.000 | ||
| Maximale Auslenkung (mm) | 10 | 15 | ||
| Maximale Geschwindigkeit (m/s) | 1,2 | 1,2 | ||
| Maximale Beschleunigung (m/s²) | 300 | 300 | ||
| Maximale Belastung (kg) | 3 | 20 | ||
| Masse der beweglichen Elemente (kg) | 1,5 | 1,7 | ||
| Ankerdurchmesser (mm) | Ф95 | Ф120 | ||
| Schüttelmasse (kg) | 40 | 118 | ||
| Erste Resonanzfrequenz (Hz) | 5.000 (nom.) ± 10 % | 5.000 (nom.) ± 10 % | ||
| Leistungsverstärker Modell PWA-050 | ||||
| Leistungsbedarf (VA) | AC220V+/-10%, 2200VA | |||
| Masse des Leistungsverstärkers (kg) | ca. 28 | Abmessungen (mm) | 429*493*160 | |
